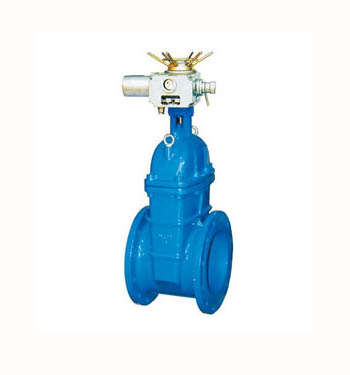

Z945X-10/16Q電動彈性座封閘閥介紹
Z945X-10/16Q電動彈性座封閘閥適用于公稱壓力PN1.0～16.0MPa，工作溫度80 的名種管路上，用于截斷或接通管路中的介質。可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制。除具有彈性座封閘閥的優點之外，還具有靈敏、可靠、安裝方便等優點。
Z945X-10/16Q電動彈性座封閘閥特點
1、閥門內外表面均用無毒無味環氧樹脂粉末靜電噴涂，具有防銹、防蝕功能;與介質接觸的其他零件均采用不銹鋼或銅合金制造，防止了閥門老化后產生水銹，保障了介質質量.
2、閥體底部光滑無凹槽，流道呈直線狀，流阻小，不堆積和夾雜異物.
3、閥門設有多種密封裝置，整個閘板襯耐蝕橡膠，確保密封性能好.
4、閘板密封面是壓在閥體上進行止水的，因此關閉力矩小，密封面不易受損，壽命長.
5、密封結構可靠，即使管道輕度彎曲或拉伸也不影響密封性能
6.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
7.密封面采用不銹鋼和硬質合金，使用壽命長。
8.采用柔性石墨填料、密封可靠，操作輕便靈活。
9.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘。
10.廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
Z945X-10/16Q電動彈性座封閘閥結構圖
Z945X-10/16Q電動彈性座封閘閥零件材料
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵 | 8 | 止推墊 | 錫青銅 |
| 2 | 閘板 | 球墨鑄鐵外覆EPDM | 9 | 軸套 | 錫青銅 |
| 3 | 螺栓 | 鍍鋅 | 10 | 螺栓 | 鍍鋅 |
| 4 | 密封圈 | NBR | 11 | 軸蓋 | 球墨鑄鐵 |
| 5 | 閥蓋 | 球墨鑄鐵 | 12 | 防塵罩 | NBR |
| 6 | 閥桿 | 不銹鋼 | 13 | 手輪 | 鑄鐵 |
| 7 | “O”形密封圈 | NBR | 14 | 緊固螺母 | 鍍鋅 |
| 壓力等級 | 1.0MPa、1.6MPa、2.5MPa |
| 閥體耐壓 | 1.5MPa、2.4MPa、3.75MPa |
| 密封試驗 | 1.1MPa、1.76MPa、2.75MPa |
| 工作溫度 | 0～80℃ |
| 適用介質 | 水、油、蒸氣等 |
| 公稱口徑DNmm | L | D1 | D | Z-Φd | H | ||||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | ||||||
| 50 | 180 | 125 | 165 | 4-Φ18 | 268 | ||||
| 65 | 190 | 145 | 185 | 4-Φ18 | 296 | ||||
| 80 | 240 | 160 | 200 | 8-Φ18 | 340 | ||||
| 100 | 250 | 180 | 235 | 8-Φ18 | 367 | ||||
| 125 | 254 | 210 | 250 | 8-Φ18 | 424 | ||||
| 150 | 280 | 240 | 290 | 8-Φ23 | 515 | ||||
| 200 | 300 | 295 | 340 | 8-23 | 12-23 | 550 | |||
| 250 | 380 | 350 | 355 | 410 | 12-23 | 12-25 | 685 | ||
| 300 | 400 | 400 | 410 | 460 | 12-23 | 12-25 | 760 | ||
| 350 | 430 | 460 | 470 | 520 | 16-23 | 16-25 | 845 | ||
| 400 | 406 | 515 | 525 | 580 | 16-26 | 16-30 | 945 | ||
| 450 | 432 | 565 | 585 | 640 | 20-26 | 20-30 | 1020 | ||
| 500 | 457 | 620 | 650 | 715 | 20-26 | 20-34 | 1140 | ||
| 600 | 508 | 725 | 770 | 840 | 20-30 | 20-36 | 1320 | ||
